耐磨件无损检测怎么选？超声、磁粉、渗透三种探伤的适用边界

采购耐磨件时，「探伤合格」四个字经常被当作质量保证，但很多人没意识到：探伤报告只对它检的那类缺陷负责。大美智造40余年（始于1980年代）的耐磨铸造与检测经验中，见过太多这样的争议——报告写着「磁粉检测合格」，零件却在使用中从内部缺陷处断裂。本文把超声、磁粉、渗透三种探伤的适用边界讲清楚，并给出一份探伤报告该看什么的判读方法。

图：大美智造耐磨件实物——可按合同约定提供渗透、超声等检测报告

一、专业性：三种方法的适用边界

① 超声检测（UT）——内部缺陷的主力

• 能检什么：内部缺陷——缩孔、疏松、大块夹杂物、内部裂纹等；
• 原理：超声声束进入工件，遇到声阻抗差异大的缺陷界面产生反射，通过回波位置与幅度判断缺陷；
• 适用条件：工件形状相对简单（平面、圆柱面）、表面需打磨光洁、需耦合剂；
• 关键局限（铸造件）：粗晶组织会散射声波，高锰钢、高铬铸铁等粗晶铸造材料的超声检测难度大，需要选择合适频率的探头与对比试块，否则信噪比差、容易漏检或误判；
• 对人员要求高：波形判读依赖经验，不同人员判读可能有差异。

② 磁粉检测（MT）——铁磁材料的表面裂纹利器

• 能检什么：表面及近表面裂纹（如淬火裂纹、磨削裂纹、焊接裂纹），对裂纹类缺陷灵敏度极高；
• 原理：磁化工件后，缺陷处磁力线外溢形成漏磁场，吸附磁粉形成可见显示；
• 铁律：只适用于铁磁性材料；
• 行业最容易踩的坑：高锰钢（Mn13）水韧处理后为单一奥氏体组织，无磁性（非磁性钢），磁粉检测基本无效。若供应商对高锰钢件出具「磁粉检测合格」报告，要么检测无效，要么说明材料根本不是正确水韧态的高锰钢——两种情况都值得警惕。高锰钢件的表面检测应改用渗透检测；
• 其他局限：需打磨表面；复杂形状磁化不均易漏检；检测后需退磁。

③ 渗透检测（PT）——任何材料的表面开口缺陷

• 能检什么：表面开口缺陷——裂纹、气孔、缩松露头等；
• 原理：渗透液毛细进入开口缺陷，清洗后施加显像剂，缺陷中的渗透液回渗形成显示；
• 最大优点：不受材料磁性限制——碳钢、不锈钢、高锰钢、铝、铜都适用。这是高锰钢件表面检测的正确选择；
• 关键局限：只能检出开口到表面的缺陷——近表面不开口的缺陷检不出；疏松类缺陷可能「吸出」大量渗透液形成弥漫显示，判读需经验；
• 条件：表面必须清洁干燥、无油污与氧化皮；温度有范围要求（过低渗透液变稠、过快挥发）。

二、真实经验：一份「磁粉合格」报告引发的断裂争议

一批高锰钢衬板在使用中发生断裂。采购方拿出供应商随批的「磁粉检测合格」报告，认为材质有问题；供应商则坚持出厂检测合格，双方僵持。

我们介入后从报告本身开始分析：

• 发现一：方法与材料不匹配。该批件为高锰钢，水韧态为奥氏体组织、无磁性——磁粉检测对它基本无效。这份「合格」报告说明不了表面状态，更说明不了内部；
• 发现二：报告缺关键要素。报告没有注明检测标准、灵敏度（验收等级）与检测部位——即使方法选对了，这样的报告也无法复核，属于无效报告；
• 发现三：断裂源在内部。对断口做分析，裂纹源位于铸件内部疏松区——这是只有超声检测才能发现的缺陷类型，而该批件根本没有做过超声检测。

结论：争议双方都有盲区——采购方把「磁粉合格」当成了「无缺陷」，供应商则用了一份方法不匹配的无效报告。整改方案：该类高锰钢件的检测要求改为「渗透检测（表面）+ 超声检测（关键部位内部）」组合，并在采购合同中明确检测标准与验收等级；供应商出报告必须注明方法、标准、等级与部位。

这次复盘固化了三条纪律：① 先定缺陷位置（表面还是内部），再选方法；② 高锰钢表面检测用渗透，不用磁粉；③ 报告缺方法、标准、等级、部位中任意一项即为无效报告。

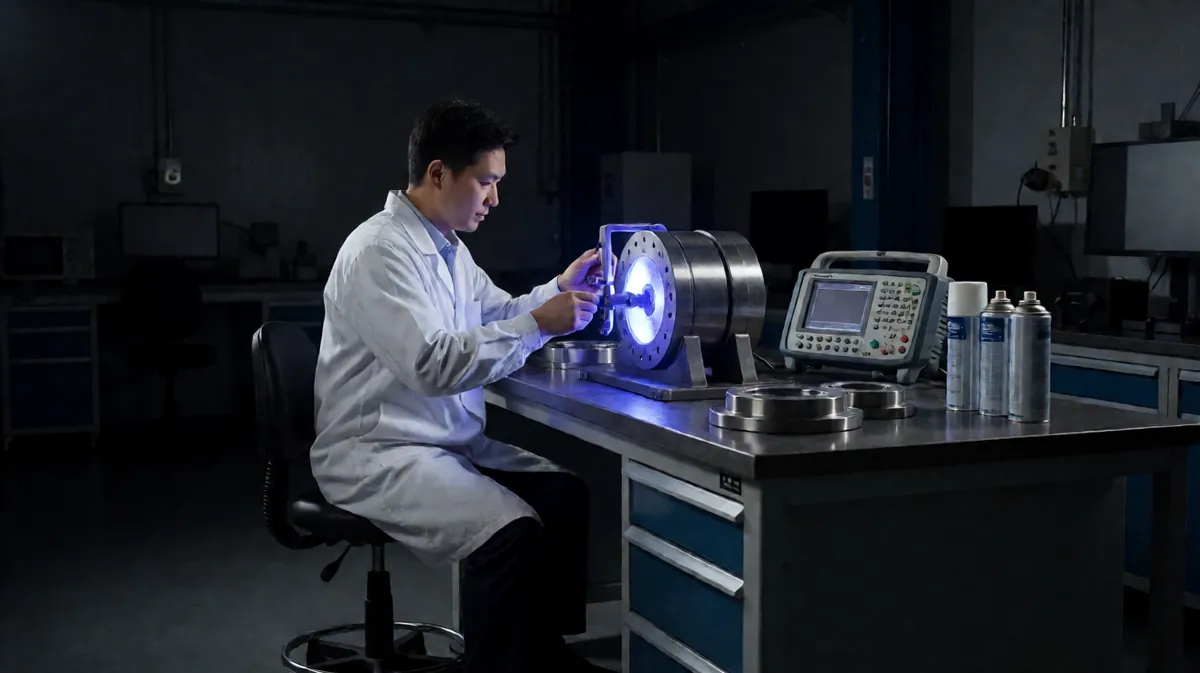

图：无损检测现场——磁粉、渗透与超声各有适用边界，方法选错报告即无效

三、三种探伤选型对照表（核心交付物 · 建议收藏）

选型两步法：

探伤报告有效性判读清单——拿到报告逐项核对：

探伤与材质验收是一个体系，相关参考：耐磨件硬度检测方法选择、耐磨件采购验收清单。

四、行内猫腻（Gotchas）

• 把「探伤合格」当「无缺陷」：每种方法只对它能检出的缺陷负责。只有磁粉合格，不能证明内部没有缩孔疏松；
• 对高锰钢用磁粉检测：水韧态高锰钢是奥氏体、无磁性，磁粉检测基本无效。这是耐磨件行业最普遍的方法误用，要么是检测方不懂，要么是材料有问题；
• 接收没有标准号和等级的报告：缺这两项的报告无法复核，「合格」二字没有任何约束力；
• 认为铸件探伤和锻件一样容易：粗晶组织散射声波使超声检测困难，粗糙表面使磁粉/渗透显示失真——铸件探伤需要专门的工艺与对比试块；
• 只做抽检就当全检：抽检比例与部位必须写进合同；只检「好测的位置」而避开浇口、冒口根部等缺陷高发区，等于没检。

五、什么情况不适用/需注意（NOT for 清单）

• 超声检测不宜直接用于粗晶铸造材料：需专用低频探头与材质匹配的对比试块，且应由有铸件检测经验的人员执行，否则结果不可信；
• 渗透检测不适用于多孔/疏松表面：疏松会吸出渗透液形成弥漫显示，无法判读，需先机加工出光洁表面；
• 磁粉检测后不留退磁：用于轴承位等部位时残留磁性会吸附铁屑，加剧磨损，检测后必须退磁；
• 低温环境渗透检测：温度过低渗透液变稠、过高过快挥发，超出标准温度范围需使用相应温度等级的产品并验证。

三步行动：① 采购合同中按缺陷位置写明检测方法组合与验收等级；② 到货验收时按报告有效性清单逐项核对；③ 高锰钢件记住一条：表面用渗透，内部用超声。

FAQ 常见问答

• Q：磁粉检测和渗透检测有什么区别？A：磁粉检测（MT）利用磁化原理，只能用于铁磁性材料，对表面及近表面裂纹灵敏度高；渗透检测（PT）靠毛细作用，任何材料都适用，但只能检出开口到表面的缺陷。高锰钢水韧态无磁性，必须用渗透检测。
• Q：「探伤合格」能证明零件没有缺陷吗？A：不能。每种方法只对它能检出的缺陷类型和位置负责：超声查内部、磁粉查表面近表面、渗透只查表面开口。只有磁粉合格不能证明内部无缩孔疏松。
• Q：探伤报告应该包含哪些内容才算有效？A：至少五项：检测方法、检测标准编号、灵敏度（验收等级）、检测部位与比例、检测人员资质。缺任意一项都无法复核，「合格」没有约束力。
• Q：为什么铸件的超声检测比锻件难？A：铸件晶粒粗大，声波在粗晶组织中散射严重，信噪比差，容易漏检或误判。需要更低频率的探头、与材质匹配的对比试块，以及有铸件检测经验的人员。
• Q：耐磨件采购时应该怎么约定探伤要求？A：按零件重要性与风险部位约定方法组合与等级，例如：关键受力件「表面渗透（PT）+ 关键部位超声（UT）」，并写明检测标准、验收等级、检测部位与抽检比例。参考耐磨件采购合同要点。
• Q：大美智造可提供哪些检测支持？A：大美智造耐磨件随批提供材质成分单与热处理记录，可按合同约定提供渗透、超声等检测报告，并支持失效件联合分析。相关参考：硬度检测方法选择。

六、最终裁决（Final Verdict）

无损检测的选择逻辑只有两步：先定担心什么位置的缺陷，再选方法——内部看超声、铁磁材料表面看磁粉、高锰钢表面看渗透；重要件用组合。拿到报告先核对五要素（方法、标准、等级、部位、资质），缺一项就是无效报告。「探伤合格」永远只对它能检出的缺陷负责，把它当成「无缺陷」是采购方最常见的认知盲区。佛山市大美智造贸易有限公司深耕矿山装备与耐磨铸造40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。把检测要求发来，我们按合同约定的方法与等级出报告——不合适会直接说。

大美智造 —— 高锰钢表面用渗透，内部用超声！
