耐磨件为什么会崩裂、断裂、磨穿？4种失效模式的金相根因分析

耐磨件失效时，现场最常见的反应是"这批件质量不行"——但大美智造40余年（始于1980年代）的失效分析经验表明，相当比例的失效并非材质问题，而是工况、装配或操作问题。把失效模式分清楚，才能找到真正的根因，避免"换了更好的件还是坏"的循环。本文把耐磨件最常见的4种失效模式的形貌特征、金相根因与排查方向讲清楚。

图：大美智造圆锥破衬板实物——每批随附材质成分单与热处理记录，支持失效件联合分析

一、专业性：4种失效模式的形貌特征与金相根因

① 崩裂（脆性开裂）

• 形貌特征：棱角或受力区成块崩落，断口平齐、呈亮灰色结晶状，几乎没有塑性变形（不"拉长"、不"卷边"）；
• 金相根因：材料韧性不足。高锰钢最常见的成因是晶界网状碳化物析出——水韧处理时加热保温或冷却速度不到位，碳化物在晶界重新析出，材料变脆；
• 另一类成因（易被忽略）：工况冲击超出设计。给料中混入不可破碎物（铲齿、铁块）或给料块度远超给料口设计值，瞬时冲击载荷远超材料承受能力，即使材质合格也会崩裂。

② 断裂（疲劳断裂 / 过载断裂）

• 形貌特征：疲劳断裂的断口有明显的贝壳状疲劳纹，裂纹通常从一个起源点向外扩展，最终瞬断区较粗糙；过载断裂则断面整体粗糙、可能有明显塑性变形；
• 金相根因：疲劳断裂的起源点往往是应力集中源——铸造缺陷（缩孔、夹渣、气孔）或几何突变处（尖角、截面突变）。裂纹在交变载荷下逐步扩展，最终一次性断裂；
• 排查方向：断口起源点位置 + 该处是否有铸造缺陷 + 载荷是否周期性交变。

③ 磨穿（磨蚀磨损）

• 形貌特征：工作面均匀减薄，表面可见犁沟状划痕，无断裂、无崩口；
• 判读要点：关键是区分"正常磨蚀消耗"与"异常加速磨损"。判断依据是单耗（吨矿耗件量）是否在合理区间——单耗正常说明是正常消耗；单耗显著偏高才需要查材质或工况；
• 常见加速因素：物料磨蚀性超出选型预期（如原以为石灰石、实际掺入石英）、衬板磨损后腔型变形导致局部磨损加剧、给料分布不均造成局部过载。

④ 变形 / 塌陷（塑性变形）

• 形貌特征：零件弯曲、塌陷、局部压溃，但没有断裂或崩口；
• 金相根因：材料硬度不足或持续过载。与崩裂相反，塑性变形说明材料"太软"或承受了持续的超额载荷（如长期闷车、超负荷运行）；
• 排查方向：先核对交货态硬度是否在合理区间，再查运行记录中是否有长期超负荷或闷车历史。

二、真实经验：一次"换了更硬的件还是崩"的复盘

我们服务过一家花岗岩骨料厂，圆锥破衬板频繁在受力区成块崩落。厂里第一反应是材质不行，于是把高锰钢衬板换成了更高硬度的高铬材质——结果崩裂反而更严重，寿命进一步缩短。

我们介入后按失效模式分析流程做了一次完整排查：

• 第一步看断口形貌：断口平齐、亮灰色、无塑性变形 → 判定为脆性崩裂（而非疲劳断裂）；
• 第二步查材质与金相：原高锰钢件取样做金相，晶界未见明显网状碳化物，说明水韧处理基本到位；
• 第三步查工况：调取运行记录并现场核查，发现该线前端除铁器长期未清理、形同虚设，给料中混入的铁件直接砸在衬板上；同时给料块度波动大，偶有大块超限。

根因不是材质，是除铁失效 + 给料块度超限。这也解释了为什么换高铬后更糟——高铬硬度更高但韧性更低，面对铁件冲击崩裂得更快。

整改方案：修复并规范除铁器点检（列入日常点检表）、前端增加格筛控制给料块度，衬板材质换回高锰钢基体方案。整改后衬板未再出现成块崩落。这次复盘固化了一条分析纪律：先看断口定模式，再查工况找根因，最后才谈材质——顺序颠倒就会像这家厂一样越换越贵、越换越糟。

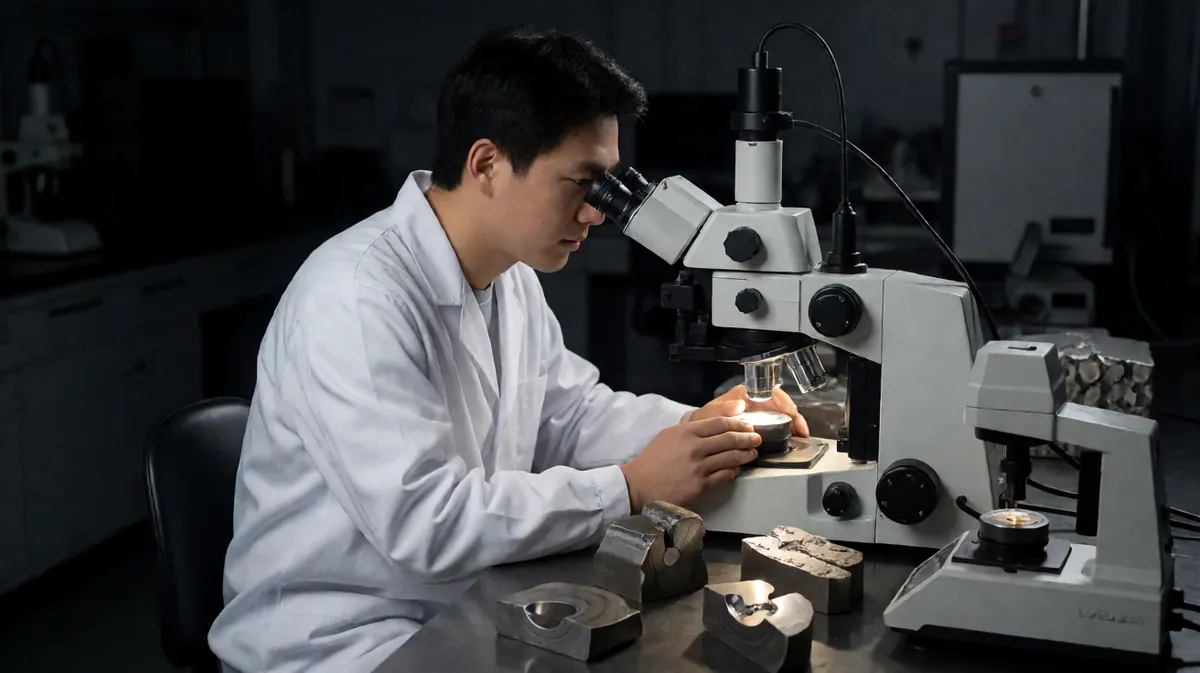

图：失效分析实验室——断口形貌观察与金相检测是定位失效模式的关键手段

三、4种失效模式根因排查决策表（核心交付物 · 建议收藏）

失效分析三步法：① 看形貌（拍照记录断口与磨损形貌，必要时保留失效件）；② 查根因（金相 + 探伤 + 工况记录三线并查）；③ 定对策（按主失效模式选择对策，避免盲目升级材质）。

需要说明的是：同一零件上不同区域可能出现不同失效模式（例如衬板上缘崩裂、下缘磨穿），此时应先定位主失效区再定对策，避免"一个对策治两种病"。高锰钢的失效与热处理质量高度相关，可参考 GB/T 5680高锰钢标准解读。

四、行内猫腻（Gotchas）

• 一看到崩裂就怪材质：崩裂可能是韧性不足（材质/热处理问题），也可能是过铁或给料块度超限（工况问题）。不查工况就直接换材质，可能越换越贵还越糟——高铬比高锰钢更脆；
• 不做断口分析就下结论：疲劳断裂与脆性崩裂的对策完全不同。前者要查铸造缺陷与应力集中，后者要查热处理与冲击载荷。不看断口等于瞎猜；
• 把"正常磨蚀消耗"当异常处理：单耗在合理区间的均匀减薄属于正常消耗，不需要"治"；只有当单耗显著偏高时才需要排查材质或工况；
• 失效件不留样：失效件是最好的分析样本。发现异常失效时应保留失效件并拍照记录（含断口、磨损区、安装位置），否则后续无从分析。

五、什么情况不建议这样分析（NOT for 清单）

• 低值易耗件的单件失效不建议做完整分析：筛网、螺栓等低值件的失效，做完整金相分析的成本可能超过件本身，可简化为形貌判断；
• 已明确为工况问题的不必先查材质：例如确认给料中混入大块铁件，应先解决除铁，不必先做金相；
• 超期服役件的磨穿不必深究：正常磨损到寿命末期的磨穿属于预期失效，重点应放在台账更新与备货；
• 非受力部位的变形不建议作为材质判据：护板、挡料板等非承力件的变形多为装配或外力所致，不能据此判断材质合格与否。

三步行动：① 发现异常失效时保留失效件并拍照（断口、磨损区、安装位置）；② 记录失效时的工况（给料情况、运行时长、是否过铁）；③ 把失效形貌与台账一起发给供应商做联合分析。

FAQ 常见问答

• Q：耐磨件崩裂是材质问题吗？A：不一定。崩裂说明材料在该处表现为脆性，可能是韧性不足（如高锰钢晶界碳化物析出），也可能是过铁或给料块度超限造成的冲击超载。需要先看断口形貌再查工况，不能直接判定材质问题。
• Q：怎么区分疲劳断裂和过载断裂？A：看断口。疲劳断裂有明显的贝壳状疲劳纹和一个裂纹起源点，是长期交变载荷下逐步扩展的结果；过载断裂断面整体粗糙、常伴塑性变形，是一次性超载所致。两者对策不同。
• Q：衬板磨得快怎么判断是否正常？A：用单耗判断。计算吨矿耗件量并与同类工况的历史数据对比，在合理区间内的均匀减薄属于正常消耗；单耗显著偏高才需要排查物料磨蚀性、腔型变形或材质匹配问题。
• Q：失效分析需要做金相吗？A：对关键件建议做。金相能直接暴露热处理质量问题（如晶界网状碳化物），这是成分单看不出来的。低值易耗件可简化为形貌判断。
• Q：大美智造能提供失效分析支持吗？A：大美智造耐磨件提供材质成分单与热处理过程记录，支持客户把失效件寄回做形貌与金相联合分析。相关参考：耐磨件采购验收清单、衬板材质决策表。

六、最终裁决（Final Verdict）

耐磨件失效分析的顺序永远是：先看断口定模式，再查金相与工况找根因，最后才谈材质与对策。顺序颠倒，就会出现"越换越贵、越换越糟"的循环。把每一次失效变成可复用的数据，才是失效分析真正的价值。佛山市大美智造贸易有限公司深耕矿山装备与耐磨铸造40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。把失效形貌照片与工况记录发来，我们帮您做一次联合分析——不合适会直接说。

大美智造 —— 先看断口，再查工况，最后才谈材质！
