破碎机振动大、异响？6类振源的频率特征与系统排查顺序

"破碎机振动大"是现场最常见的报修描述，但它不是一个诊断，而是一个症状。大美智造40余年（始于1980年代）的现场服务经验表明：同样是"振动大"，可能来自6类完全不同的振源，对策也完全不同——先换轴承往往解决不了问题，反而白花一笔钱。本文把6类振源的频率特征与排查顺序讲清楚。

图：大美智造破碎机配件实物——振动异常常与配件松动或磨损不均互为因果

一、专业性：6类振源的频率特征与方向规律

振动的"指纹"由频率和方向共同构成。掌握这两条，就能把6类振源区分开。

① 转子/偏心部件不平衡

• 频率特征：以 1倍转速（1×） 为主，谐波很少；
• 方向特征：径向振动为主，轴向很小；振动随转速升高而明显增大；
• 典型成因：转子偏磨（锤头/板锤磨损不均）、皮带轮偏心、联轴器不平衡、轴弯曲。

② 对中不良

• 频率特征：以 2倍转速（2×） 为主，有时伴随1×；
• 方向特征：轴向振动明显增大——这是与不平衡最关键的区分点；
• 典型成因：联轴器对中偏差（角度偏差或平行偏差）、底脚垫片不均、皮带轮不对齐。

③ 轴承故障

• 频率特征：高频冲击，表现为轴承特征频率（外圈/内圈/滚动体）及其倍频，频谱上呈"高频簇"；用冲击脉冲法或加速度包络最容易捕捉；
• 方向特征：方向不定，但常伴随温度升高；
• 典型成因：润滑不良、异物进入、装配不当（敲击装配造成压痕）、疲劳剥落。

④ 基础/地脚松动（最易被忽略）

• 频率特征：出现 1×、2×、3× 等丰富的倍频成分（谐波族），有时出现亚谐波（约0.5×）；
• 方向特征：垂直方向振动突出，且方向不稳定；
• 典型成因：地脚螺栓松动、基础垫铁松动或缺失、减振垫老化失效、混凝土基础开裂；
• 为什么常被忽略：现场"振动大"的第一反应通常是换轴承，而地脚松动只需一把扳手就能确认，却往往被跳过。

⑤ 给料/物料冲击

• 频率特征：非周期性，与给料节奏相关，频谱上表现为宽频带"噪声底"抬高而非单峰；
• 方向特征：随给料量变化而波动，空载时明显减小；
• 典型成因：给料不均、给料偏析（物料集中砸向一侧）、入料粒度超限、给料机与破碎机共振。

⑥ 结构共振

• 频率特征：在特定转速下振动突然放大，转速略微改变即明显减小——这是共振最典型的特征；
• 方向特征：与结构固有振型相关，常表现为机架或基础的某方向剧烈振动；
• 典型成因：设备转速接近基础/机架固有频率、弹簧减振器选型不当、设备与相邻设备产生共振。

二、真实经验：一次"换了三次轴承还是振动"的排查

一家砂石厂颚破运行中出现明显振动并伴随周期性敲击声。厂里判断是轴承问题，连续更换了三次轴承，每次换完短暂好转，运行几天后振动与异响再次出现。

我们介入后按"从简单到复杂"的顺序重查：

• 第一步查地脚：用扳手逐颗检查地脚螺栓，发现有两颗已明显松动、一颗垫铁缺失——机架在运转中产生位移，敲击声其实是机架与基础之间的撞击声；
• 第二步看振动方向：测得垂直方向振动值明显高于水平方向，且频谱上出现1×、2×、3×的谐波族——符合基础松动的特征，而非轴承故障的单频特征；
• 第三步复核轴承：拆检换下的轴承，滚道仅轻微磨损、无剥落，说明轴承并非振动源，而是长期振动导致装配预紧力变化后被动受损。

根因是地脚松动导致的基础约束失效，不是轴承。整改：补齐垫铁、按扭矩规范重新紧固全部地脚螺栓并纳入月度点检、复测振动。整改后振动与异响消失，轴承也未再频繁更换。

这次复盘固化了一条纪律：振动排查必须从"最容易查、成本最低"的项目开始——一把扳手能确认的事，不应该先拆机器。

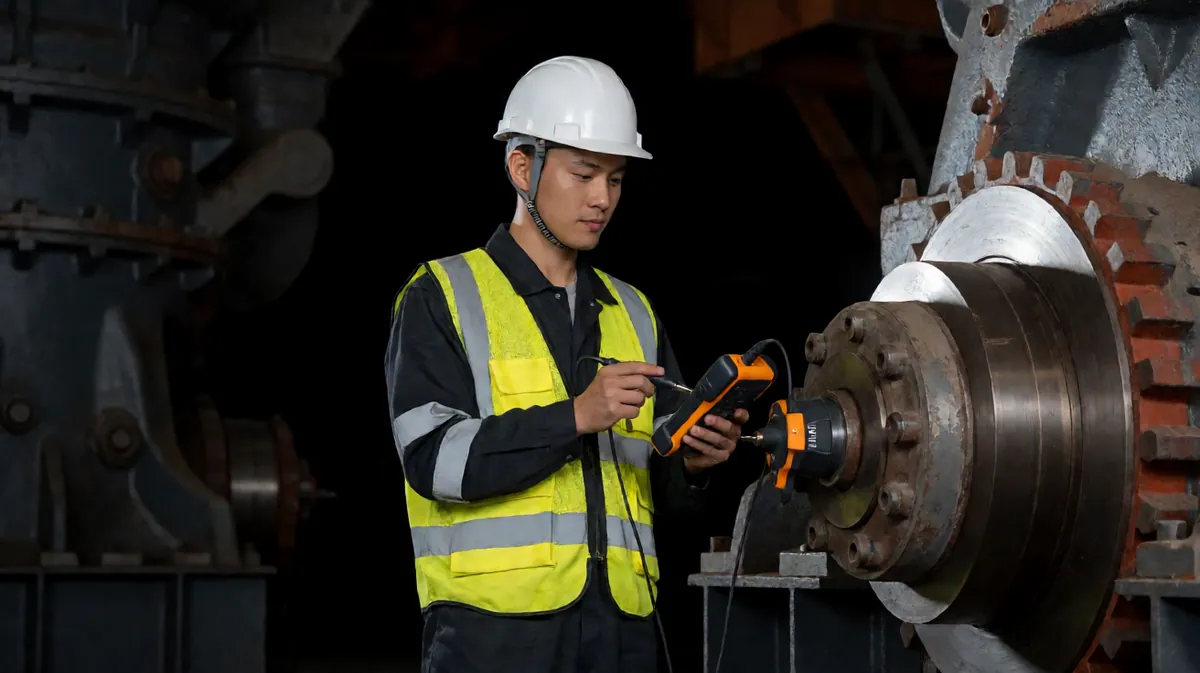

图：现场测振点检——测点位置与方向一致性决定了振动数据能否横向对比

三、6类振源诊断对照表（核心交付物 · 建议收藏）

系统排查顺序（五步法 · 从低成本到高成本）：

紧固类问题与零件失效常互为因果——长期振动会加速螺栓疲劳断裂与衬板松动，可参考 衬板螺栓断裂与漏浆排查；振动导致的异常载荷也会改变失效形貌，可参考 耐磨件失效模式分析。

四、异响的音色诊断（比响度更有用）

五、行内猫腻（Gotchas）

• "振动大"就直接换轴承：这是最贵的误判。基础松动、对中不良都会表现为振动，而这两项的排查成本几乎为零。应先查地脚与对中，最后才拆机；
• 只看振动值大小，不看频率与方向：同样的振动烈度，1×为主与谐波族的根因完全不同。不看频率等于放弃诊断；
• 忽略"特定转速才振"的共振特征：如果振动只在某个转速区间剧烈、转速一变就明显减小，应优先怀疑共振，而不是机械故障；
• 紧固后不复查扭矩：地脚螺栓应按规定的扭矩和顺序（对角交叉）分次紧固，仅"拧紧感觉"往往仍不达标；
• 把异响的响度当判据：音色（周期性/连续性/冲击性）比响度更能指向根因。

六、什么情况不建议自行排查（NOT for 清单）

• 振动伴随轴承温度持续升高且快速上升：可能已进入轴承快速劣化阶段，应尽快停机检查，不宜继续运行观察；
• 振动导致机架或基础出现可见裂纹：属于结构安全问题，须停机并由专业人员评估，不可仅靠紧固处理；
• 缺少振动测量仪器时：仅凭手感判断容易误判方向与频率，建议配置便携测振仪，或在检修时用"空载/负载对比 + 逐点紧固"的简化方法；
• 保修期内的设备：擅自拆机可能影响保修，应先联系设备厂商或供应商到场确认。

三步行动：① 先测方向与频率并记录；② 用扳手逐颗确认地脚螺栓与垫铁（成本最低、命中率最高）；③ 紧固后复测振动值并与紧固前数据对比，形成点检记录。

FAQ 常见问答

• Q：破碎机振动大一定是轴承坏了吗？A：不一定，而且这是最常见的误判。基础地脚松动、联轴器对中不良、转子不平衡都会造成明显振动。建议先查地脚螺栓与对中（成本极低），最后才拆机检查轴承。
• Q：怎么快速区分不平衡和对中不良？A：看振动方向。不平衡以1倍转速、径向振动为主；对中不良以2倍转速为主且轴向振动明显。有测振仪时看频谱最准，没有时可对比径向与轴向的手感差异。
• Q：怎么判断是不是共振？A：共振最典型的特征是"只在特定转速下振动突然放大，转速稍微改变就明显减小"。如果满足这一条，应优先怀疑结构共振，考虑调整转速或更换减振元件。
• Q：地脚螺栓松动为什么会导致轴承损坏？A：机架约束失效后，运转中的位移与冲击会改变轴承的预紧状态和受力分布，长期振动会加速滚道疲劳。这就是"换了轴承还是振动"的典型原因——振动源没解决。
• Q：大美智造能提供振动诊断支持吗？A：大美智造提供设备与配件配套的现场诊断建议，支持把振动频谱与工况记录发来联合分析。相关参考：圆锥破润滑故障排查、耐磨件失效模式分析。

七、最终裁决（Final Verdict）

振动排查的顺序永远是：先测方向与频率定振源，再按"从简单到复杂、从外部到内部"的顺序排查，最后才拆机。一把扳手能确认的地脚松动，不应该用换三次轴承来试。把每次振动的频谱与处置记录留档，才是真正的点检资产。佛山市大美智造贸易有限公司深耕矿山装备与耐磨铸造40余年，持有20余项专利，与中南大学、广东工业大学开展产学研合作，为国家高新技术企业[待补充：请从知识库提取证书编号与有效期]，长期服务中国建材、海螺水泥等骨干企业并出口6个海外市场，广州/佛山/长沙三地24小时响应。把振动频谱与工况记录发来，我们帮您做一次联合分析——不合适会直接说。

大美智造 —— 先测频率定振源，最后才拆机！
